11 -  Faisceau et schéma électrique pour 7A - mise à jour Janvier 2016


La mise à jour de Janvier 2016 comprend la redessinée de schéma électrique et l'addition du circuit électrique des clignotants. La liste des câbles est complétée (longueur, type, manchons).

A l'achat le circuit électrique était d’origine, en conditions acceptables à l'intérieur de la voiture et en mauvais état dehors.
Les seuls câbles absents étaient les câbles pour les klaxons.

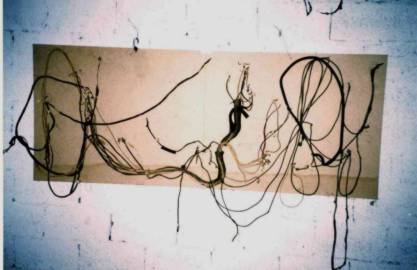

Le vieux circuit a été complètement démonté et fixé sur un tableau en bois.



Le nouveau circuit a été fait avec des câbles en coton comme les câbles originaux, avec le même diamètre et la même couleur noire ou jaune. schéma électrique 7A

Un circuit electrique pour clignotants etait placé avec deux clignotants placés derrière les portes arrière.
Un commutateur approprié était placé à l'intérieur de la voiture du côté gauche du tableau.Un nouveau circuit à été placé circuit électrique clignotants





Chaque câble a été numéroté et classé par longueur, couleur, section, genre de matériel afin de reproduire exactement le même circuit.

Les petits embouts colorés à l'extrémité de chaque câble (manchons sur cosses) sont faits avec la couleur comme l'origine.

Les gaines noires pour le câble ont été également remplacées par des neuves.
La grande gaine du côté gauche du jambonneau est toujours l'originale.

.

Liste des cables - tableau
